Un puente térmico en fachada es una zona donde la resistencia térmica del cerramiento cae de forma localizada, generando una vía preferente de pérdida de calor. En Galicia, con un clima atlántico húmedo y temperaturas que oscilan entre los 3 °C y los 25 °C a lo largo del año, estos puntos débiles no son un problema teórico: se manifiestan en forma de manchas de humedad, condensación superficial y facturas de calefacción que no cuadran con el aislamiento instalado.
El CTE DB-HE limita la transmitancia térmica lineal de los puentes térmicos integrados en la envolvente. Cumplir ese límite en papel es necesario; evitar problemas en obra es lo que distingue un proyecto bien ejecutado de uno que vuelve como reclamación. A continuación se explican los tres encuentros más conflictivos y qué hacer en cada uno.
Por qué los puentes térmicos arruinan un buen aislamiento
Una fachada con un SATE bien dimensionado puede tener una transmitancia de 0,25 W/m²K y, al mismo tiempo, presentar condensaciones en las vigas del forjado si esos encuentros no se han resuelto correctamente. El motivo es simple: la conductividad térmica del hormigón armado ronda los 2,3 W/mK, frente a los 0,031-0,038 W/mK del EPS o el poliuretano proyectado. La diferencia es de dos órdenes de magnitud.
El resultado práctico es que la temperatura superficial interior en el punto de encuentro puede caer por debajo del punto de rocío del aire interior, provocando condensación. En zonas costeras gallegas, con humedades relativas habitualmente superiores al 70 %, ese umbral se alcanza con facilidad.
Encuentro fachada-forjado: el puente térmico más frecuente
Por qué ocurre
En la construcción tradicional con estructura de hormigón, el canto del forjado queda expuesto o semi-expuesto en el plano exterior de fachada. El hormigón actúa como puente directo entre el exterior y el interior, cortocircuitando cualquier aislamiento dispuesto en la hoja exterior.
Solución constructiva

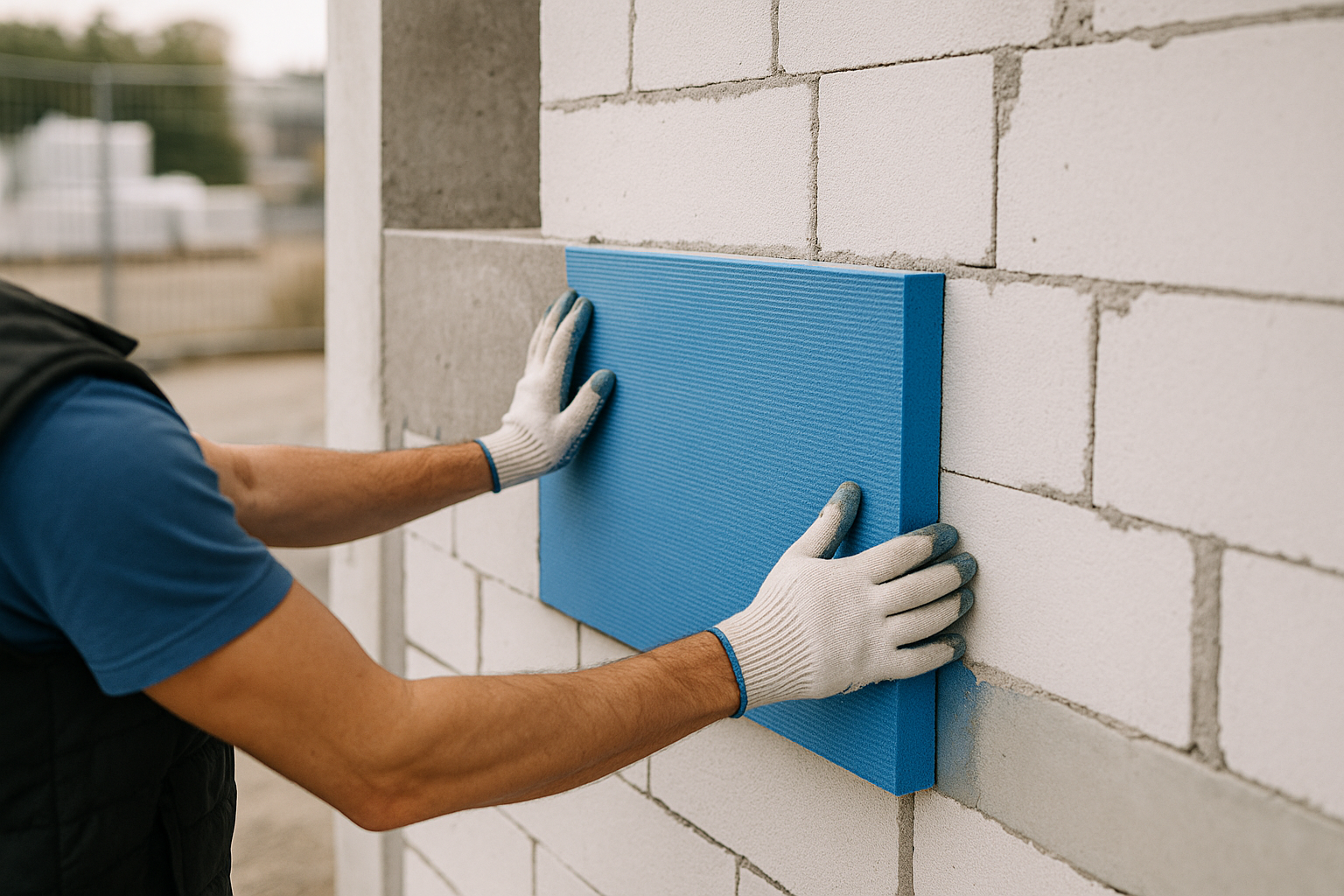

La solución más eficaz es la continuidad del aislamiento por el frente del forjado. En fachadas ventiladas o con SATE, el tablero aislante debe cubrir el canto del forjado sin interrupción. El espesor mínimo en frente de forjado para cumplir el CTE DB-HE en zona climática C2 (A Coruña, Vigo, Pontevedra) es de 60 mm de EPS de alta densidad o equivalente.
Puntos clave de ejecución:
- No dejar juntas abiertas entre el aislante del paño de fachada y el del frente de forjado.
- Utilizar mortero de fijación con cobertura completa, no en pelladas, para evitar cavidades donde condense.
- En fachadas de doble hoja, interponer una capa de aislante de al menos 40 mm en la cámara de aire a la altura del forjado.
En un proyecto de rehabilitación de un edificio plurifamiliar en Pontevedra al que dimos suministro desde Brickwall, la continuidad del SATE en frentes de forjado redujo la transmitancia lineal del encuentro de 0,82 W/mK a 0,09 W/mK, con una mejora del 89 % en ese nudo concreto.
Encuentro fachada-pilar: el puente térmico que más se subestima
Por qué ocurre
Los pilares de hormigón o metálicos en esquina o en plano de fachada representan un puente térmico puntual o lineal que muchos proyectos no cuantifican correctamente. El Documento de Apoyo al CTE DA DB-HE/2 recoge coeficientes de transmitancia lineal de hasta 0,30 W/mK para pilares integrados en fachada sin tratar.
Solución constructiva
Tres opciones ordenadas de mayor a menor eficacia:
- Revestimiento exterior continuo del pilar con aislamiento. En SATE, el aislante envuelve el pilar y elimina el puente de forma efectiva. Requiere que el sistema llegue hasta el plano del pilar sin rupturas.
- Rotura de puente térmico con perfil de poliamida o EPDM. En fachadas ventiladas con subestructura metálica, los perfiles de fijación deben incluir ruptor térmico certificado. Un perfil de aluminio sin ruptor puede tener una transmitancia de 160 W/mK frente a los 0,25 W/mK de la poliamida.
- Aislamiento por el interior en el paño del pilar. Solo recomendable cuando no hay otra opción, porque desplaza el punto de condensación hacia el interior y reduce la inercia térmica del cerramiento.
Para contratistas que trabajan en rehabilitación de edificios de los años 70-80 en Galicia —un parque edificatorio con alta presencia de pilares vistos— la primera opción es la más directa y la que mejor se coordina con el resto del SATE.
Encuentro fachada-carpintería: condensaciones en el perímetro del hueco
Por qué ocurre
El marco de la ventana, el vierteaguas y el dintel concentran tres puentes térmicos distintos en un espacio reducido. El coeficiente de transmitancia del marco de una ventana de PVC estándar ronda los 2,2 W/m²K. El hueco en sí, si no está retranqueado correctamente dentro del espesor aislante, deja el canto de la jamba expuesto.
Solución constructiva
El posicionamiento del marco dentro del espesor de la envolvente es la variable que más influye:
- Marco alineado con la cara exterior de la hoja portante: el perímetro del hueco queda sin aislamiento. Es la posición más habitual en obra tradicional y la más problemática.
- Marco desplazado hacia el plano del aislamiento: reduce el puente térmico del jambaje hasta en un 60 % según datos del Institut für Bautechnik (DIBt).
- Sellado perimetral con espuma de poliuretano de baja expansión + banda fría/caliente: el sellado cumple dos funciones simultáneas: impermeabilización al agua y corte de puente térmico por infiltración de aire. La banda fría (exterior) debe ser permeable al vapor; la caliente (interior), estanca.
El vierteaguas merece atención aparte: debe solapar el aislante de la fachada al menos 20 mm para no crear una interrupción del aislamiento en la parte inferior del hueco. Un vierteaguas de piedra natural sin esa continuidad genera exactamente el tipo de mancha de humedad que aparece en las fotos de reclamaciones.
Cuantificar los puentes térmicos: qué pide el CTE DB-HE
El CTE DB-HE exige que la transmitancia media de la envolvente (Um) incluya la contribución de los puentes térmicos. Para calcularla correctamente se necesitan los coeficientes de transmitancia lineal (ψ, en W/mK) de cada nudo, que pueden obtenerse de:
- Las tablas del DA DB-HE/2 (valores por defecto, conservadores).
- Simulación numérica con software de elementos finitos (THERM, HEAT2), que permite valores más ajustados y puede suponer una diferencia de hasta un 15 % en la Um final.
Para proyectistas que trabajan con herramientas como HULC o EC3 Envolvente, usar los valores por defecto del DA DB-HE/2 sin corregirlos por solución constructiva puede llevar a sobredimensionar el aislamiento del paño general cuando el problema real está en los encuentros.
Materiales y logística para resolver puentes térmicos en Galicia
Resolver bien estos encuentros requiere materiales específicos que no siempre están en stock en un punto de venta generalista: EPS de alta densidad para frentes de forjado, bandas de fachada impermeables al agua y permeables al vapor, perfiles de arranque con ruptor, morteros de adherencia con cobertura completa.
Desde Brickwall suministramos estos materiales a contratistas y constructoras en Galicia con logística propia y stock real. Si tienes una obra con un plazo ajustado y necesitas que el material llegue a tiempo y en la cantidad correcta, cuéntanos las necesidades y respondemos con criterio técnico, no con un catálogo.
También trabajamos con sistemas de aislamiento térmico para fachada y con soluciones de impermeabilización adaptadas al clima atlántico gallego. Si el proyecto incluye sótanos o soleras con riesgo de radón, completamos el suministro con materiales anti-radón conformes al CTE DB-HS6.
Lo que diferencia una obra sin problemas posteriores
Un puente térmico resuelto en proyecto pero no en ejecución genera exactamente el mismo problema que uno ignorado desde el inicio. La diferencia entre un edificio que cumple el CTE DB-HE en papel y uno que lo cumple en obra está en tres cosas: materiales con las prestaciones certificadas, continuidad del aislamiento sin interrupciones y sellados perimetrales ejecutados con los productos correctos.
No hace falta más que eso. Pero sí hace falta todo eso.
